我們專業(yè)做異形模具和異形塑料件
開模不成功,退還全部開模費(fèi)
全國咨詢熱線:
13932815220
13932815220
在注塑生產(chǎn)中,熔體溫度主要取決于機(jī)筒和噴嘴兩部分的溫度,影響物料的塑化和熔體的注射充模。注射溫度的提高主要有利于改善熔體的流動(dòng)性,它與塑料制品的很多特性有關(guān)。升高熔體溫度,可使塑件內(nèi)應(yīng)力、流線方向的沖擊強(qiáng)度和撓曲度、拉伸強(qiáng)度等機(jī)械力學(xué)性能降低,而使垂直于流線方向的沖擊強(qiáng)度、流動(dòng)長度、表面粗糙度等性能有所改善,并可降低制品的后收縮。
從總體上看,提高熔體溫度有利于改善充模狀況以及在模腔內(nèi)的傳遞,降低取向性等,有利于制品的綜合性能的提高但過高的溫度也不可取。注塑加工當(dāng)熔體溫度接近注塑溫度范圍的上限值時(shí),一方面容易產(chǎn)生較多的氣體,使塑件產(chǎn)生氣泡、空洞、變色、燒焦等,也因過多地改善流動(dòng)性而產(chǎn)生飛邊,影響制品表觀質(zhì)量另一方面,過高的溫度會(huì)使塑料發(fā)生降解作用,使塑件強(qiáng)度降低,失去彈性等,影響使用性能。
塑料的流動(dòng)性也因各成型因素而變,主要影響的因素哪幾點(diǎn)?
各種塑料的流動(dòng)性也因各成型因素而變,主要影響的因素有如下幾點(diǎn): ①溫度料溫高則流動(dòng)性增大,但不同塑料也各有差異,PS (尤其耐沖擊型及MFR值較高的)、PP、PA、PIOMA、改性聚苯乙烯(如ABS、AS)、 PC、CA等塑料的流動(dòng)性隨溫度變化較大。對(duì)PE、POM、則溫度增減對(duì)其流動(dòng)性影響較小。所

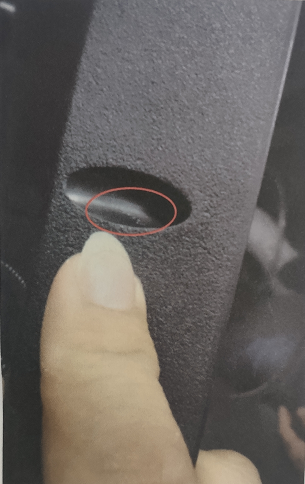

在充模過程中受到氣體的干擾常常在制品表面出現(xiàn)銀絲斑紋或微小氣泡或制品厚壁內(nèi)形成氣泡,氣紋是指塑料產(chǎn)品澆口部位或表面局部存在條狀或塊狀的流痕,從而影響整個(gè)產(chǎn)品的外觀。 氣紋對(duì)產(chǎn)品的安全與功能沒有很大的影響,屬于輕微缺陷。但是會(huì)影響產(chǎn)品的外表面,從而影響客戶滿意度和產(chǎn)品的
保溫是指在燃燒過程中,達(dá)到較高燃燒溫度范圍后,保持一段時(shí)間,或在較低的溫度下保持一段時(shí)間,統(tǒng)稱為保溫時(shí)間,然后進(jìn)入冷卻階段。一般來說,在任何陶瓷磨削產(chǎn)品的燃燒過程中,或多或少都需要一段保溫時(shí)間,主要是為了盡可能平整窯內(nèi)外的溫差,使產(chǎn)品各部分的物理化學(xué)反應(yīng)均勻。使產(chǎn)品的組織結(jié)構(gòu)趨于一致,從而獲得性能一
流動(dòng)性2.1熱塑性塑料流動(dòng)性大小,一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動(dòng)長度、表現(xiàn)粘度及流動(dòng)比(流程長度/塑件壁厚)等一系列指數(shù)進(jìn)行分析。分子量小,分子量分布寬,分子結(jié)構(gòu)規(guī)整性差,熔融指數(shù)高、螺流動(dòng)長度長、表現(xiàn)粘度小,流動(dòng)比大的則流動(dòng)性就好,對(duì)同一品名的塑料必須檢查其說明書判斷其流
表面處理的方法及技巧 塑料制品的表面處理主要方法可歸納以下7點(diǎn)。(1)化學(xué)藥品處理法 該法主要是利用硫酸-重鉻酸鉀等化學(xué)品水溶液對(duì)塑料表面進(jìn)行處理,從而引入極性基團(tuán)來增強(qiáng)涂膜對(duì)塑料表面附著力。該法可用于各種塑料制品,但由此引起三廢處理問題。(2)表面
