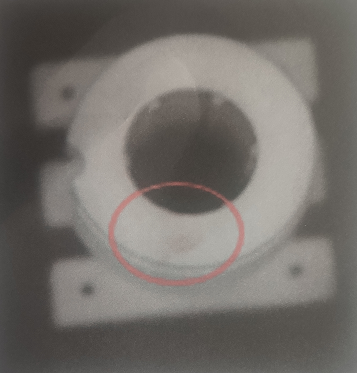

加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢在必行

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區(qū)域的冷卻速度要比周圍區(qū)域慢得多。冷卻速度不同導致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴重限制了塑料產(chǎn)品的設計和成型，尤其是大型厚壁制品如電視機的斜面機殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴格的產(chǎn)品上必須消除收縮痕，而對于玩具等一些表面質(zhì)量要求不高的產(chǎn)品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設計等。其中幾何形狀和材料選擇通常由原材料供應商決定，且不太容易改變。但是模具制造商方面還有很多關于模具設計的因素可能影響到塑料加工收縮環(huán)節(jié)。冷卻流道設計、澆口類型、澆口尺寸可能產(chǎn)生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內(nèi)的填充時間，從而增加收縮痕產(chǎn)生的幾率。對于成型工人，調(diào)整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續(xù)填充到型腔中補償材料的收縮。填充階段太短將會導致收縮加劇，最終會產(chǎn)生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調(diào)整填充條件改善收縮痕。

注塑產(chǎn)品缺陷概述及分析方法

注塑產(chǎn)品缺陷概述及分析

塑料變色與發(fā)黃的缺陷定義

我們在注塑塑料件中，塑料注塑通常有變色、發(fā)黃是指產(chǎn)品顏色與指定的顏色有差異，主要呈現(xiàn)為產(chǎn)品發(fā)黃、發(fā)黑等。 對于淺色或亮色成品，色差或脫色現(xiàn)象比較容易出現(xiàn)，主要以塊狀的顏色差異體現(xiàn)。變色、發(fā)黃屬于產(chǎn)品的輕微缺陷，注塑加工廠可以和客戶商量確認收貨標準，根據(jù)客戶的標準

塑料制品注塑加工時如何控制解決色差問題？

注塑塑料制品有色差是注塑中常見的缺陷，色差影響因素眾多，涉及原料樹脂、色母、色母同原料的混合、注塑工藝、注塑機等，塑料加工廠家在實際的生產(chǎn)過程中一般從以下五個方面來進行色差的控制。1.消除注塑機及模具因素的影響要選擇與注塑主品容量相當?shù)淖⑺軝C，如果注塑機存在物料死角等

塑料模具制造標準要求30條

為提高模具品質(zhì)檔次，最大限度減少模具質(zhì)量問題投訴，交給客戶滿意的模具，對模具制造常見問題進行總結(jié)、歸納，并建立標準，按要求執(zhí)行。1.小于2020的模胚，a、b板之間需要做撬?？?；大于2020的模胚所有模板包括頂針板間都要做撬模坑。2.模胚導柱導套要加工排氣槽，以防導柱導套拉傷。3.模具上不得有尖角，需要倒角處理。特

塑料件注塑加工出現(xiàn)燒焦的原因

出現(xiàn)燒焦這種情況，需要先用高速注射確認產(chǎn)品是否會出現(xiàn)更嚴重的燒焦。如果末端出現(xiàn)的燒焦明顯嚴重的話，可以斷定塑料模具的排氣系統(tǒng)設計不良，排氣效果不佳;要徹底解決就需要加開排氣、調(diào)整模具的澆口位置和大小。調(diào)整注射速度只是降低燒焦的可能性而已，并不可以完全解決燒焦。 我們總
